长晶三极管S9013与S9013W的对比分析/特性与应用
在电子电路设计与应用领域,三极管作为核心有源器件,其性能参数与适用场景的精准匹配直接影响着电路系统的稳定性与可靠性。长晶科技S9013与S9013W三极管是两款电子市场中广受欢迎的 NPN 型三极管,覆盖从基础电子实验到复杂工业控制等多元场景。
长晶科技S9013与S9013W三极管既继承了经典三极管的核心优势,又针对不同功率、精度需求形成特性互补。S9013 以稳定的放大性能和较高耗散功率适配中高负荷场景,S9013W 则凭借低功耗与精准放大特性在便携设备、精密仪器中展现优势。以下是南山电子整理的长晶三极管 S9013与 S9013W 的对比分析/特性与应用:

S9013和S9013W参数对比:
参数 | S9013 (TO-92) | S9013 (SOT-23) | S9013W (SOT-323) |
---|---|---|---|
晶体管类型 | NPN | NPN | NPN |
集电极电流 (Ic) | 500mA | 500mA | 500mA |
集电极击穿电压 (Vceo) | 25V | 25V | 25V |
耗散功率 (Pd) | 625mW | 300mW | 200mW |
直流电流增益 (hFE) | 144@50mA, 1V | 120@500mA, 1V | 200@50mA, 1V |
特征频率 (FT) | 150MHz | 150MHz | 150MHz |
集电极截止电流 (Icbo) | 100nA | 100nA | 100nA |
集电极饱和电压 (VCE(sat)) | 600mV | 600mV | 600mV |
工作温度 | -55°C ~ +150°C | -55°C ~ +150°C | -55°C ~ +150°C |

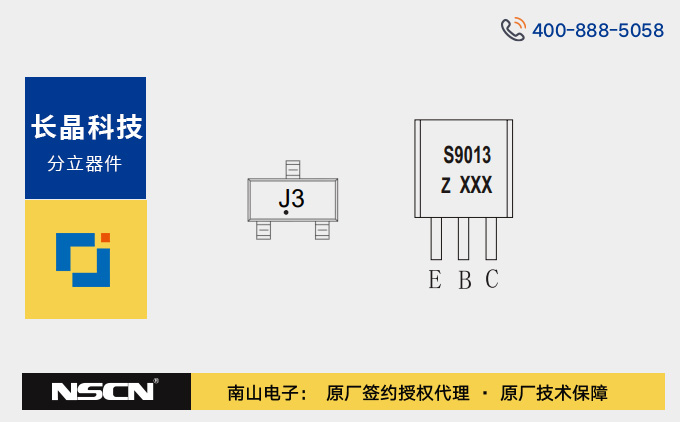

长晶三极管 S9013(有 TO - 92、SOT - 23 两种封装)与 S9013W(SOT - 323 封装)同属 NPN 型,在集电极电流、击穿电压、特征频率、工作温度范围等核心参数上一致,耗散功率存在差异(S9013 的 TO - 92 封装为 625mW,SOT - 23 封装为 300mW,S9013W 为 200mW),特定条件下的直流电流增益数值也有区别,这些差异使它们在不同电路场景中各有优势,如对封装尺寸、功率处理能力及电流放大特性有不同需求时,可依据实际情况选择。
特性与应用:
1.电流放大:S9013 和 S9013W 均具备电流放大能力。经典型号 S9013 的电流增益范围为 144-202,适用于音频放大器、信号调制电路等场景以提升信号强度。S9013W在 50mA 工作电流下可实现 200 的电流增益,更适合便携式音频设备、传感器信号调理等对放大精度要求较高的低功耗电路。
2.开关功能:两款三极管集电极电流最大均达 500mA,可作为开关元件控制小型电机、LED 灯具等低功耗负载,实现快速稳定的开关动作。
3.低噪声特性:低噪声设计,在音频处理及信号放大场景中,能有效降低噪声干扰,保障输出信号的清晰度与保真度,适用于高保真音频设备、精密测量仪器等对信号质量要求严苛的领域。
4.兼容性:S9013与S9013W广泛应用于消费电子、通信设备、工业控制等领域,可轻松与其他电子元件搭配实现复杂电路功能。
安装与使用注意事项:
正确偏置:合理选择基极电阻,确保三极管工作在合适工作点,避免饱和或截止导致的放大失真,需根据电路要求精确计算阻值。
热管理:S9013虽能承受较高功率,高负荷下仍需关注发热;S9013W 耗散功率较低,在小型电路中更易稳定。需根据型号与环境采取散热措施,如加装散热片、优化布局。
极性确认:正确连接发射极、基极、集电极,安装时核对电路图与元件标识,避免接错极性损坏电路。
南山电子是长晶科技原厂授权代理商,欢迎咨询选购长晶三极管S9013与S9013W,如需产品详情、选型指导或样品申请,请联系网站客服。
