国巨RT1206CR与RT1206DR系列薄膜贴片电阻选型资料/免费样品申请

发布时间：2025-05-21 品牌：国巨(YAGEO) 浏览量：213

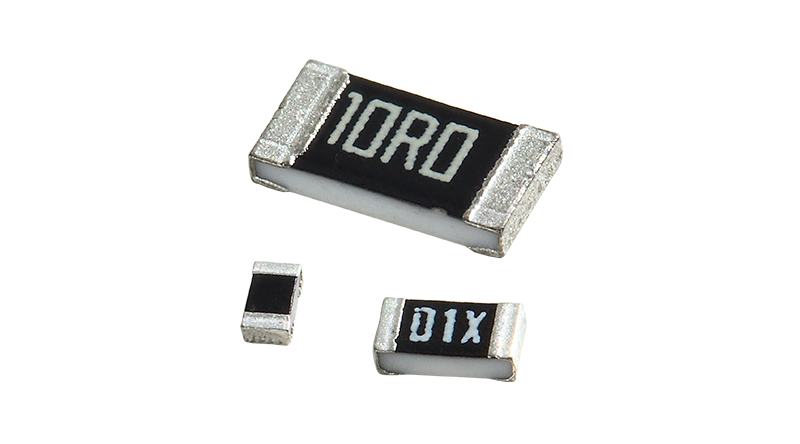

国巨（YAGEO）RT系列薄膜贴片电阻以高精度、高稳定性和环保特性著称，广泛应用于通信设备、服务器板卡、工业控制等领域。RT1206作为该系列中的标准尺寸之一（3.1 mm × 1.6 mm），凭借其优异的电气性能成为中高功率场景的理想选择。本文将重点解析RT1206CR与RT1206DR两大子系列的核心特性及差异，助力工程师精准选型。国巨RT1206CR与RT1206DR系列薄膜贴片电阻还可细分为以下几个系列：RT1206CRB07，RT1206CRC07，RT1206CRD07，RT1206CRD13，RT1206CRE07，RT1206DRC07，RT1206DRD07，RT1206DRE07，RT1206DRE13。

特点优势：

高精度匹配精密电路需求
CR 系列 ±0.25% 的公差与 DR 系列 ±0.5% 的公差，满足高精度信号调理、模数转换（ADC/DAC）、基准电压等电路对电阻值的严格要求。配合低温度系数（最低 5ppm/°C），在宽温环境下仍能保持稳定，减少温度漂移对电路精度的影响。
高稳定性应对严苛环境
通过激光微调技术优化电阻层，结合陶瓷基板与金属电极的高可靠性结构，产品在高温（155°C 长期暴露）、高湿（95% RH 耐湿测试）、热冲击（300 次 -55°C~125°C 循环）等严苛条件下，电阻变化率≤±(0.5%+0.05Ω)，显著优于普通厚膜电阻。
环保与空间效率兼顾
无铅、无卤素材料符合全球环保标准，避免有害物质对人体与环境的影响。1206 封装适配主流贴装设备，支持高密度 PCB 布局，相比更大封装（如 2010）节省 30% 以上空间，适合小型化、高集成度设计。
多样化选型灵活性
提供 5 种温度系数（5/10/15/25/50ppm/°C）、两种包装类型（纸 / PE 胶带卷、压纹带卷）及多种卷带尺寸（7/10/13 英寸），适配不同生产规模与工艺要求。电阻值标识支持数字 + 字母组合（如 10R=10Ω，1K5=1.5kΩ），简化选型与采购流程。

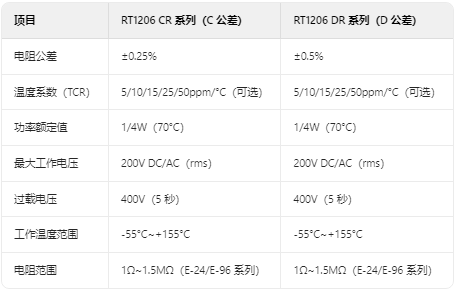

核心参数对比：

型号命名规则：

以 RT1206CR 为例，型号结构为：

RT（系列）-1206（尺寸）-C（公差 ±0.25%）-R（包装类型：纸 / PE 胶带卷）-TCR 代码（如 A=5ppm）- 卷带尺寸（如 07=7 英寸）- 电阻值（如 100R=100Ω）-L（系统默认码）。

示例：RT1206CRE13100RL 表示 RT 系列 1206 封装、±0.25% 公差、纸胶带卷、15ppm/°C（C 对应 TCR 代码）、13 英寸卷带、100Ω 电阻。

型号推荐
RT1206CRB07100KL	RT1206CRC071K5L	RT1206DRC07200RL	RT1206DRD0721K5L
RT1206CRB0710KL	RT1206CRC071KL	RT1206DRD0710KL	RT1206DRD0722KL
RT1206CRB07120RL	RT1206CRC073K9L	RT1206DRD0710R5L	RT1206DRD072KL
RT1206CRB071K6L	RT1206CRD07100KL	RT1206DRD0711K3L	RT1206DRD0730K1L
RT1206CRB0720KL	RT1206CRD071KL	RT1206DRD0715KL	RT1206DRD0733KL
RT1206CRB0724R9L	RT1206CRD13300RL	RT1206DRD0719K6L	RT1206DRD0747KL
RT1206CRB0730K1L	RT1206CRE0710KL	RT1206DRD071K1L	RT1206DRD0751KL
RT1206CRB0739KL	RT1206CRE071K2L	RT1206DRD0720K5L	RT1206DRD0768KL
RT1206CRC0712K9L	RT1206CRE073KL	RT1206DRD0720KL	RT1206DRE07100KL
