国巨PE0402系列低TCR电流检测电阻：小尺寸高可靠的精密电流监测解决方案
国巨PE0402系列电阻属于PE系列低温度系数（TCR）表面贴装电流检测电阻，采用金属膜陶瓷基板工艺，专为高精度电流监测场景设计。作为0402尺寸（1.0mm×0.5mm）的微型元件，兼具紧凑体积与卓越电气性能，且通过AEC-Q200认证，满足汽车级可靠性要求，广泛适用于空间受限的消费电子、汽车电子、工业电源等领域。国巨PE0402系列低TCR电流检测电阻还可细分为PE0402FRE47、PE0402FRE7W、PE0402FRF47、PE0402FRF7W、PE0402FRM47、PE0402FRM7W、PE0402JRE07、PE0402JRE47、PE0402JRE7W、PE0402JRF07、PE0402JRF47、PE0402JRM7W等系列。
产品概述：
PE0402 是国巨 PE 系列中的超小型表面贴装电阻，采用金属薄膜与陶瓷基板技术，专为电流传感和精密电路设计。其主要特点包括：
- 阻值范围：10 mΩ 至 1Ω
- 公差选项：±1%、±5%
- 温度系数（TCR）：±50 ppm/°C、±75 ppm/°C、±100 ppm/°C
- 功率额定值：1/16W、1/8W、1/6W、1/4W
- 尺寸规格：长 1.00±0.10/-0.15 mm × 宽 0.50±0.10/-0.15 mm × 高 0.35±0.15 mm

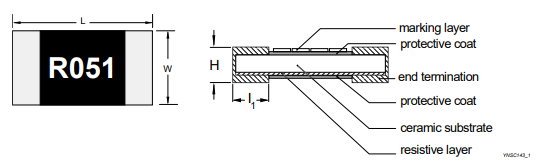

外形：
应用场景：
- 汽车电子：适用于车载电池管理系统（BMS）、电机控制、安全气囊等 AEC-Q200 认证场景，低 TCR 特性可降低温度漂移对电流检测的影响。
- 工业与电源：在开关电源、逆变器中作为采样电阻，支持高功率密度设计，功率额定值最高达 1/4W。
- 消费电子与通信：适配智能手机、笔记本电脑的快充电路，以及路由器、服务器的电源监控，微型化尺寸节省 PCB 空间。
可靠性与认证：
- 寿命测试：70°C 下施加额定电压，1000 小时后电阻变化 ≤±1%+0.0005Ω。
- 抗弯曲测试：PCB 弯曲 2mm 时电阻变化 ≤±1%+0.0005Ω，无可见损伤。
- 可焊性测试：245°C 无铅焊料中浸锡 3 秒，焊盘覆盖面积 ≥95%（IPC/JEDEC J-STD-002B）。
| PE0402系列电流感测电阻型号推荐 | |||
|---|---|---|---|
| PE0402JRM7W0R01L | PE0402FRM47OR01L | PE0402FRF7T0R1L | PE0402FRF47OR02L |
| PE0402JRM07OR01L | PE0402FRF7W0R47L | PE0402FRF7T0R18L | PE0402FRF47OR025L |
| PE0402JRF7W0R02L | PE0402FRF7W0R3L | PE0402FRF7T0R01L | PE0402FRF07ORSL |
| PE0402JRF7T0R1L | PE0402FRF7W0R18L | PE0402FRF47ORSL | PE0402FRF07OR033L |
| PE0402JRF47OR02L | PE0402FRF7W0R04L | PE0402FRF47OR47L | PE0402FRF07OR02L |
| PE0402JRF07OR02L | PE0402FRF7W0R03L | PE0402FRF47OR14L | PE0402FRF07OR025L |
| PE0402JRE7W0R01L | PE0402FRF7T0R33L | PE0402FRF47OR039L | PE0402FRF7W0R01L |
南山电子是国巨原厂授权代理商，仓库现货超过200k，可以为各类新产品设计提供小批量样品快速发货服务。欢迎咨询选购国巨PE0402系列低TCR电流检测电阻，如有采购需要请联系我们18251882769（唐经理）或者联系网站客服。
