基美钽电容T491C、T491D、T491X分别对应不同的应用场景和性能需求

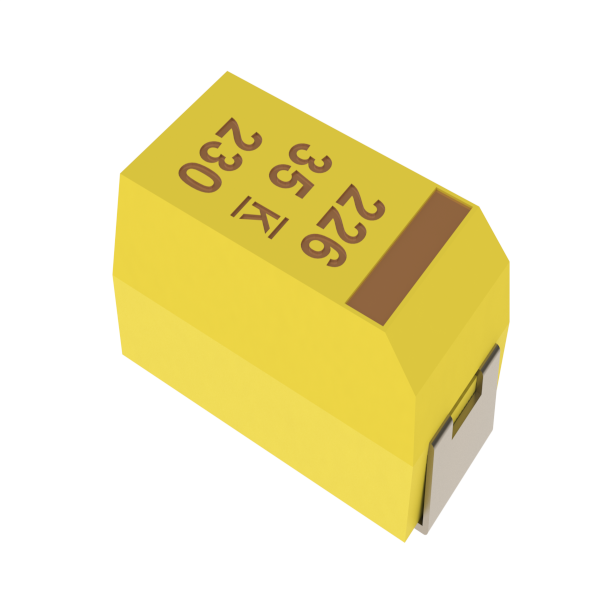

基美(KEMET)T491系列钽电容是专为当今高度自动化的表面贴装工艺和设备设计的工业级 MnO₂ 标准极化钽片式电容器。它们结合了 KEMET 久经考验的固体钽技术以及最新的材料、工艺和自动化设备,实现了卓越的性能和性价比。基美钽电容T491C、T491D、T491X分别对应不同的应用场景和性能需求。
命名规则
T491系列钽电容的命名规则如下表所示:
| 字段 | 含义 |
|------|------|
| T | 表示钽电容 |
| 491 | 表示系列 |
| X(C/D/X)| 表示封装尺寸,其中 C=6032-28,D=7343-31,X=7343-43 |
| 157 | 表示电容代码,前两位代表数字,第三位代表数字后零的个数 |
| K | 表示电容容差为±10%,M 表示±20% |
| 020 | 表示额定电压为 20V,其他电压代码如 2R5=2.5V,003=3V 等 |
| A | 表示故障率/设计,A 表示不适用 |
| T | 表示含铅材料,T 表示 100% Matte Tin(Sn)Plated |
性能特性
- 电容与容差:电容值范围为 0.1μF 至 1000μF,容差有±10%和±20%两种选项。
- 额定电压:工作电压范围为 2.5V 至 50V。
- 工作温度:可在 -55°C 至 +125°C 的宽温度范围内工作。
- ESR(等效串联电阻):不同型号的 ESR 值有所不同,例如 T491C106K025AT 的 ESR 为 1.5Ω@100kHz。
- 漏电流:漏电流不超过 0.01CVμA(在额定电压下,经过 5 分钟后)。
- 封装特性:具有对称、符合规定的终端,可选镀金终端,激光标刻的外壳。
- 环保特性:符合 RoHS 标准,无铅终端,采用无卤素环氧树脂。
- 可靠性:C、D、E、U、V、X 尺寸已通过 100%浪涌电流测试。
应用场景
T491系列钽电容广泛应用于多种领域,包括但不限于:
- 工业设备:用于电源管理、控制单元等,提供稳定的滤波和去耦功能。
- 汽车电子:在汽车电子系统中,为各种电子模块提供可靠的电源滤波和旁路。
- 消费电子:在便携式电子设备、智能手机等产品中,用于高频电路的滤波和去耦,确保设备的稳定运行。
- 通信设备:在通信基站、路由器等通信设备中,为高频信号处理电路提供稳定的电源支持。
封装尺寸
- T491C:封装尺寸为 6032-28,尺寸约为 6.0mm×3.2mm×2.8mm,适用于中等容量和电压需求的应用场景。
- T491D:封装尺寸为 7343-31,尺寸约为 7.3mm×4.3mm×3.1mm,提供更大的电容值和更高的电压承受能力,适合高容量和高电压的应用。
- T491X:封装尺寸为 7343-43,尺寸约为 7.3mm×4.3mm×4.3mm,是系列中较大的封装尺寸,适用于需要高容量和高电压的场合,同时具有较好的散热性能。
基美T491系列的部分型号推荐 |
---|
T491C106K025AT | T491C226K016AT | T491D106K035AT | T491D476K025AT |
T491D476K006AT | T491D107K020AT | T491C227K006AT | T491C686K020AT |
T491D106K025AT | T491C107K016AT | T491C336M010AT | T491X477K010AT |
T491C476K010AT | T491C107M016AT | T491C106K025ATAUTO | T491D227K016AT |
T491D476M016AT | T491D107K016AT | T491C336K016AT | T491D106K050AT |
T491C106K035ATAUTO | T491D107K010AT | T491C226K025AT | T491C107K010AT |
T491C686K016AT | T491D477K006AT | T491C226K016ATAUTO7027 | T491C106K020AT |
T491X476K035AT |
选型建议
在选择 T491系列钽电容时,需要根据具体的应用需求来确定合适的型号。首先,根据电路所需的电容值、额定电压和容差来初步筛选型号。其次,考虑工作环境的温度范围,确保所选电容能够在实际工作温度下稳定工作。此外,还需要考虑电容的 ESR 值,对于高频电路,应选择 ESR 较低的型号以减少能量损耗。最后,根据电路板的空间限制和安装方式,选择合适的封装尺寸。如果需要更高的可靠性和抗浪涌能力,可优先选择 C、D、E、U、V、X 尺寸的电容。
