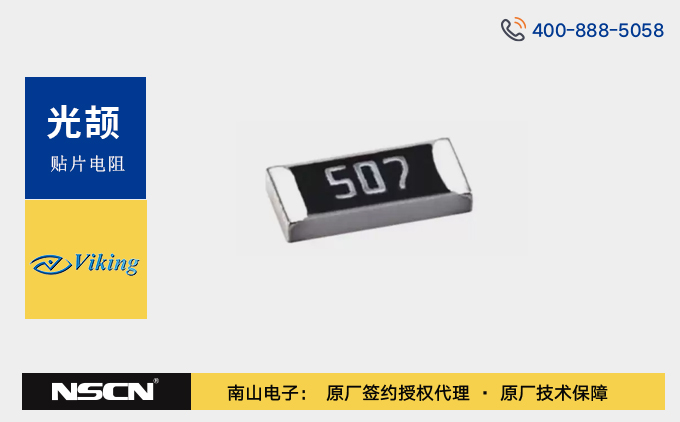

Viking光颉高阻值贴片电阻HMR系列电阻HMR05/ HMR06中文资料
光颉科技(Viking)推出的HMR系列高阻值贴片电阻,专为严苛环境下的高精度电子设备设计,涵盖0805(HMR05)和1206(HMR06)两种封装尺寸,电阻范围扩展至110MΩ~1GΩ,采用钌基材料与多层电极结构,兼具高可靠性、耐高压及优异的温度稳定性。广泛应用于医疗设备、工业检测、精密仪器等领域,是高压分压器、低信号放大电路等场景的理想选择。

核心特点:
1.超高阻值范围
- 提供110MΩ~1GΩ的宽阻值覆盖(E24系列,公差±5%),满足高阻抗电路需求。
- 0805封装最大工作电压达150V,1206封装可达200V,支持高电压分压应用。
2.多层电极结构
- 采用多层电极设计,显著提升耐压能力与长期稳定性,适用于高频、高压环境。
- 底部电极与屏障层结合,有效减少漏电流,增强信号完整性。
3.严苛环境适应性
- 工作温度范围-55°C~+125°C,通过JIS、IEC多项环境测试(如耐湿热、干热、温度冲击等)。
- 符合无铅焊接标准(IPC/JEDEC J-STD-020),支持回流焊工艺(峰值温度260°C)。
4.高可靠性认证
- 通过短时过载(±2%精度)、绝缘电阻(≥10GΩ)、耐焊接热(±1%精度)等测试,确保长期稳定运行。
应用领域:
- 电压分配与混合电路:精准分压,保障模拟 / 数字电路信号传输稳定性。
- X光设备:高稳定性阻值输出,确保设备成像质量与安全性。
- 低信号检测放大:高输入阻抗减少信号衰减,提升检测精度。
- 石英放大器:满足高精度测量与通信设备的高输入阻抗需求。
- 测试设备:高精度、高稳定性特性适配电路模拟与性能测量。

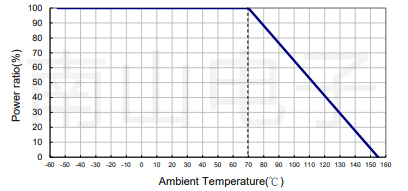

HMR系列降额曲线:

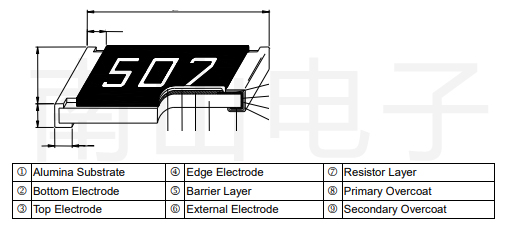

HMR系列结构:

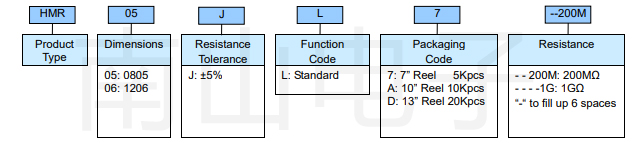

HMR系列命名规则:

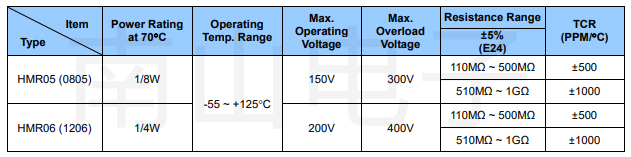

HMR系列电气规格:

光颉HMR系列高阻值贴片电阻凭借其超高阻值范围、多层电极结构及严苛环境适应性,为医疗、工业、通信等领域的高压与高精度电路提供了可靠解决方案。结合标准化封装与长保质期设计,HMR系列在提升系统性能的同时,显著降低了维护成本,是工程师应对复杂电路挑战的优选元件。
南山电子是Viking(光颉科技)授权代理商,欢迎咨询选购光颉高阻值贴片电阻HMR系列电阻,如需更多产品信息及最新报价,请咨询南山半导体官方网站在线客服。
