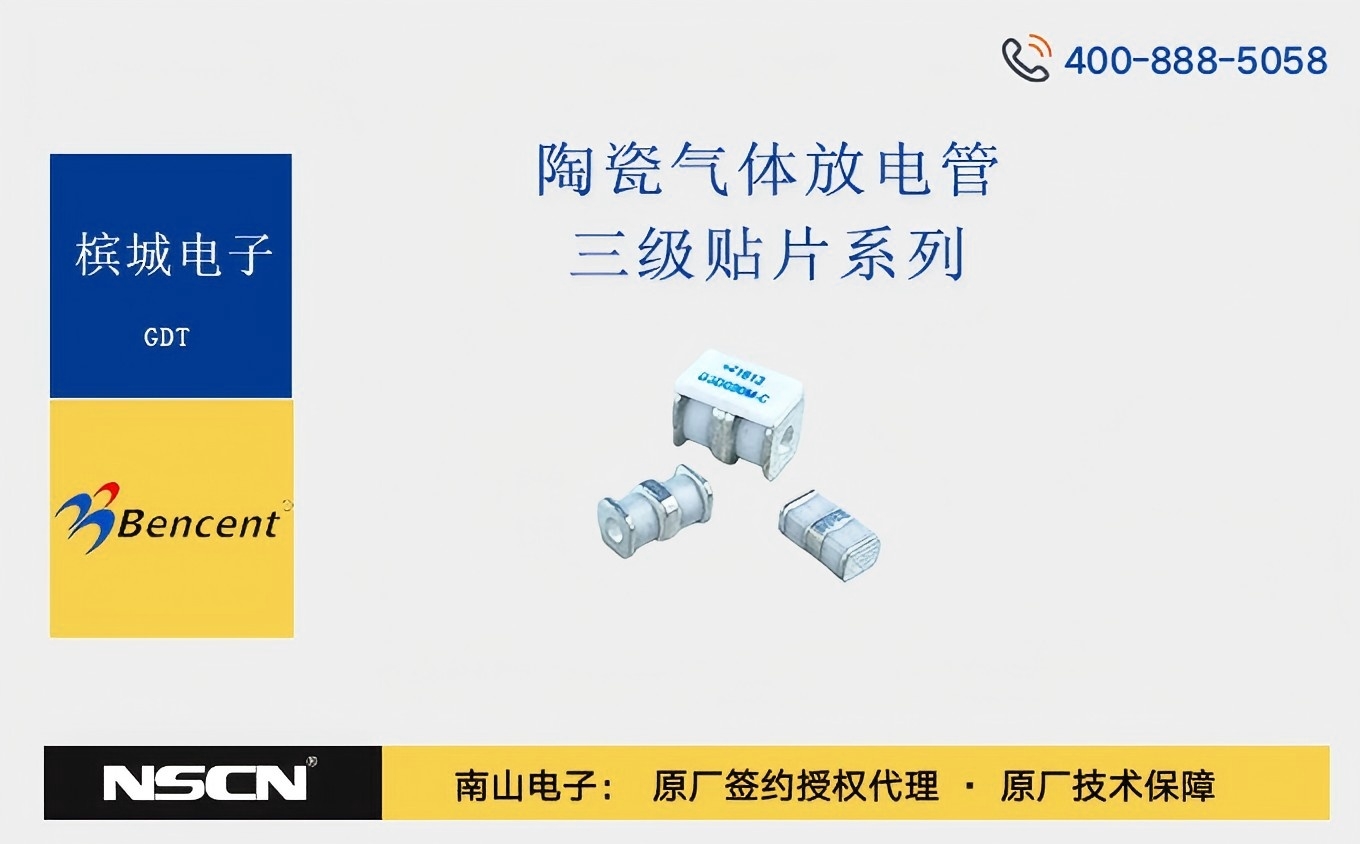

槟城电子陶瓷气体放电管三级贴片系列介绍
槟城电子陶瓷气体放电管三级贴片系列是槟城电子公司推出的一类高性能、高可靠性电子保护元件。该系列产品采用先进的陶瓷封装技术，内部填充惰性气体，并设有三个电极，通过气体放电原理实现电路的过电压保护。其主要应用于各种电子设备的电源端口、信号端口等，能够有效防止雷击、浪涌等异常电压对电路造成的损害。今天由南山电子为您带来槟城电子陶瓷气体放电管三级贴片系列介绍。
产品特点
高通流能力：三级贴片陶瓷气体放电管能够承受高达数千安培的浪涌电流，如B3D090L-C型号的通流量可达5kA@8/20μs，确保在极端情况下仍能保护电路安全。
低电容特性：该系列产品具有极低的电容值，通常小于2pF，这意味着它们在电路中几乎不会对信号传输产生影响，特别适用于高速信号线路的保护。
快速响应：当电压超过击穿电压时，气体放电管能够在极短时间内导通，快速响应电压变化，及时泄放浪涌电流，保护后级电路免受损害。
良好复位特性：在电压恢复正常后，气体放电管能够迅速停止导通，恢复到高绝缘状态，可多次重复使用，确保电路的长期稳定运行。
尺寸多样：提供多种尺寸规格，如B3Y471M型号尺寸为6.2×3.2×2.3mm，满足不同设备的安装需求，便于在紧凑的电路板上进行布局。
技术参数
| 参数名称 | 典型值 | 单位 |
|---|---|---|
| 直流击穿电压 | 90V - 470V | V |
| 冲击击穿电压 | 700V | V |
| 放电电流 | 5kA@8/20μs | A |
| 绝缘电阻 | 2GΩ | Ω |
| 电容 | 1.5pF - 2pF | pF |
| 弧光压降 | 8V | V |
应用领域
通信行业：用于无线通信基站、网络交换机等设备的信号端口和电源端口保护，防止雷击和浪涌对通信设备造成损坏，确保通信网络的稳定运行。
工业控制领域：在工业自动化设备、控制系统等中，对电源线、控制信号线等进行保护，避免因电压异常导致设备故障，提高工业生产的可靠性和安全性。
智能交通设备：如道闸、电子收费系统等，保护其电路免受雷击和浪涌的侵害，保障智能交通系统的正常运行。
家用电器：在家电产品的电源电路中应用，如电视、空调等，防止雷击和电网浪涌对家电造成损坏，延长家电使用寿命，保障用户财产安全。
型号
| B3D090L-C | B3D230L-C | B3D420L-C |
| B3D470L-C | B3D090M-C | B3Q420 |
| B3Y471M | BXD3000SA03M | B3A420 |
| B3D230L-CD | B3D470L-1 | BXD3000SA03M03 |
选型注意事项
击穿电压选择：直流击穿电压的下限值应高于电路中的最大正常工作电压，以确保气体放电管在正常工作电压下不会误动作。
通流量匹配：根据电路中可能出现的最大浪涌电流选择合适通流量的气体放电管，以保证在浪涌发生时能够有效泄放电流，保护电路。
续流问题处理：对于电压较高的有源电路，不能单独使用气体放电管作为过电压保护器件，需串联压敏电阻或自恢复保险丝等限流器件，防止续流导致气体放电管持续导通。
安装方向与位置：在安装时，应注意气体放电管的安装方向和位置，确保其能够与需要保护的电路正确连接，发挥最佳保护效果。
槟城电子陶瓷气体放电管三级贴片系列凭借其卓越的性能和广泛的应用范围，已成为现代电子设备过电压保护领域的重要选择。通过合理选型和正确使用，能够有效提高电子设备的可靠性和稳定性，保障设备在各种复杂环境下的安全运行。
