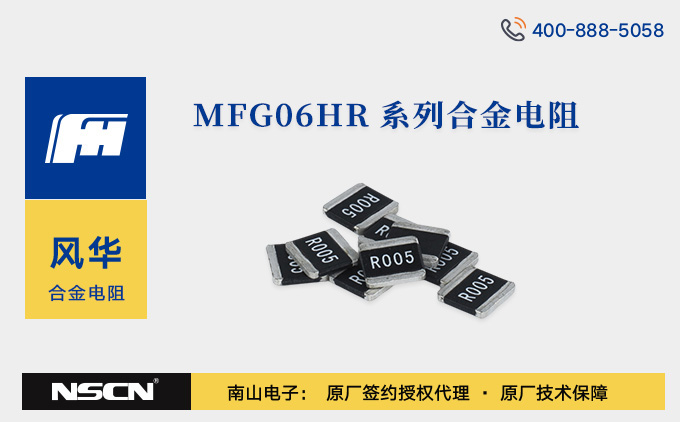

风华MFG06HR系列合金电阻：低TCR、高精度的电流检测优选方案

发布时间：2025-06-07 品牌：风华(FH) 浏览量：275

风华高科（FH）作为国内电子元器件领域的领先企业，其推出的MFG06HR系列合金片式固定电阻器凭借优异的性能参数和可靠的品质，成为电流检测、电源管理等场景的理想选择。该系列产品基于 MF 合金电阻技术平台开发，继承了合金电阻低温度系数（TCR）、高功率承载能力和高频稳定性的优势，同时针对高精度检测需求优化了阻值范围和误差精度，广泛适用于开关电源、过电流保护、电压调节器、电池管理系统（BMS）等关键电路。

核心优势：

1.超低温度系数（TCR），阻值稳定性卓越
MFG06HR 系列的温度系数固定为 ±50ppm/℃（典型值），远低于普通厚膜电阻（通常 ±100ppm/℃以上），在 - 55℃~170℃宽温工作范围内，阻值波动极小，尤其适合对温度敏感的精密电流检测场景（如锂电池保护板、工业仪表）。
2.高功率承载与低阻值特性
全系采用 1206 封装，额定功率 1/2W，可承受最大过负荷电流达 40.8A（依据规格书额定值表）。阻值范围覆盖 0.006Ω~0.25Ω，包含多个 E-24/E-96 标准系列阻值（如 0.01Ω、0.05Ω、0.1Ω 等），满足不同电流检测精度需求（如毫安级至百安级电流采样）。
3.多精度等级，适配多元场景
±0.5% 高精度型号（如 MFG06HR011DT、MFG06HR033DT）：适用于医疗设备、航空航天等对误差敏感的高端应用。
±1% 常规精度型号（如 MFG06HR080FT、MFG06HR100FT）：平衡精度与成本，广泛用于消费电子、工业控制。
±5% 经济型型号（如 MFG06HR050JT、MFG06HR068JT）：适合对成本敏感的大批量场景，如消费级电源适配器。

型号示例解析：

以 MFG06HR050FT 为例：
MF：产品代号（合金片式固定电阻器）
G：额定功率系列（1/2W 对应代号 G）
06：封装规格（1206 对应代号 06）
HR：型号代号
050：阻值代码（R050=0.05Ω，mΩ 级用 M 表示小数点，Ω 级用 R 表示）
F：精度等级（±1% 对应代号 F）
T：包装方式（编带包装）

典型应用场景：

1.开关电源与电源转换器
在 AC/DC、DC/DC 电源中作为电流采样电阻，利用低 TCR 特性确保输出电流测量精度，同时承受开关过程中的脉冲功率。
2.过电流保护与电池管理
用于锂电池组 BMS 电路，实时监测充放电电流，当电流超过阈值时触发保护机制。低阻值（如 0.01Ω）型号可降低功耗，减少发热。
3.工业自动化与仪器仪表
在电机驱动、传感器信号调理电路中，高精度型号（±0.5%）可提升系统线性度和重复性，满足工业级检测需求。
4.消费电子与便携式设备
适配笔记本电脑适配器、快充充电器等场景，高频特性可抑制 EMI 干扰，确保电源效率与稳定性。

MFG06HR 系列合金电阻型号推荐
MFG06HR25FT	MFG06HR056FT	MFG06HR037FT	MFG06HR018FT
MFG06HR100FT	MFG06HR051FT	MFG06HR033DT	MFG06HR016FT
MFG06HR080FT	MFG06HR050JT	MFG06HR030FT	MFG06HR013FT
MFG06HR068JT	MFG06HR047FT	MFG06HR028FT	MFG06HR011DT
MFG06HR065FT	MFG06HR042FT	MFG06HR024FT	MFG06HR010FT
MFG06HR060FT	MFG06HR040FT	MFG06HR022DT	MFG06HR009FT
MFG06HR05FT	MFG06HR039FT	MFG06HR020FT	MFG06HR006FT

南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华MFG06HR系列合金电阻。如需了解更多型号或定制化方案，请联系南山半导体官方网站在线客服。
