友顺科技U74HC373锁存器替代TI SN74HCT373PWR的可行性分析
在数字电路设计中，D型锁存器作为数据暂存与总线驱动的关键器件，其兼容性与性价比备受关注。TI（德州仪器）的SN74HCT373PWR是74HC系列经典产品，而国产知名品牌UTC友顺科技的U74HC373 作为同类型CMOS器件，凭借参数兼容、性能优化及成本优势，成为替代方案的理想选择。本文将详细解析U74HC373对SN74HCT373PWR的替代可行性。
（一）电气特性
-
工作电压范围：
SN74HCT373PWR 的工作电压为 4.5V~5.5V，而 U74HC373 支持 2V~6V，覆盖前者电压区间的同时，兼容更低或更高电压场景（如 2.5V/3.3V 系统或 5V 传统电路），灵活性更强。
-
传播延迟（tpd）：
SN74HCT373PWR 的传播延迟典型值为 25ns，而 U74HC373 在 4.5V 下的传播延迟典型值仅 15ns（最大值 30ns），在 5V 标准电压下速度提升约 40%，更适合高频数据传输场景。
-
温度范围与可靠性：

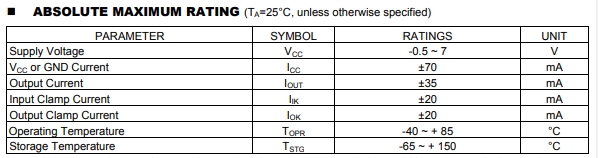

两者工作温度均为 - 40°C~+85°C，满足工业级应用需求；U74HC373 的绝对最大额定值（如电源电压 - 0.5V~7V）与 SN74HCT373PWR 相当，确保电路安全性。
（二）功能架构
-
逻辑功能一致性：
两者均为八通道 D 型透明锁存器，当锁存使能（LE）为高电平时进入透明模式，输出随输入数据（D0~D7）实时更新；当输出使能（OE）为低电平时数据输出，OE 为高电平时进入高阻态，功能表完全一致。
-
输出驱动能力：
U74HC373 可驱动 15 个 LSTTL 负载，与 SN74HCT373PWR 的驱动能力相当，满足总线驱动需求；三态输出特性支持多器件并联，适配复杂电路拓扑。
（三）封装兼容性
-
U74HC373 拥有与 SN74HCT373PWR 相同的 TSSOP-20 封装，无需修改 PCB 布局。
（四）典型应用适配性
U74HC373 与 SN74HCT373PWR 均适用于：
- 微处理器系统的数据总线锁存（如 8051、AVR 单片机）；
- 工业控制中的信号暂存与缓冲；
- 显示驱动电路（如 LED/LCD 接口数据锁存）；
- 存储器扩展电路（地址 / 数据总线隔离）。
U74HC373引脚配置：
UTC友顺科技的U74HC373在功能、封装和性能上完美匹配TI SN74HCT373PWR，且具备更宽的工作电压范围和更优的开关特性。其国产化优势为工程师提供了高性价比、供应链可靠的替代选择，尤其适用于工业控制、通信设备和消费电子中的总线驱动场景。
南山电子是UTC友顺科技授权代理商，欢迎咨询选购友顺科技U74HC373锁存器，如需产品详情、选型指导或样品申请，请联系网站客服。
