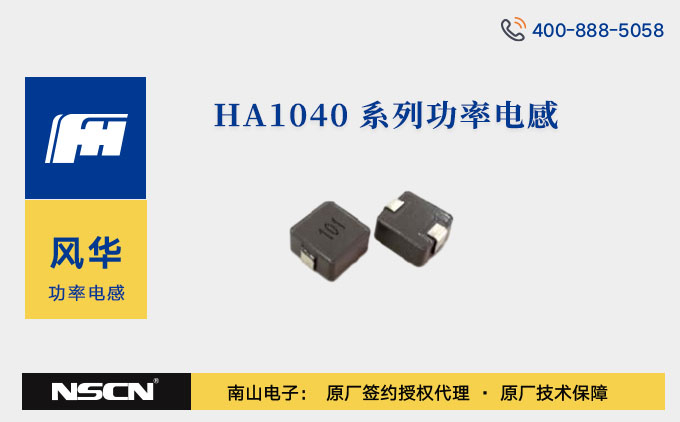

风华HA1040系列贴片功率电感：高可靠性大电流场景的核心解决方案

在现代电子设备对电源管理效率与稳定性要求日益提升的背景下，功率电感作为能量存储与转换的核心元件，其性能直接影响系统可靠性。风华高科推出的HA1040系列贴片功率电感，尺寸为11.5×10.5×4.2mm，凭借卓越的大电流处理能力、低直流电阻特性及全温域可靠性，成为 DC/DC 转换、工业电源、新能源设备等场景的优选方案。以下从产品特性、技术参数、应用场景等维度，全面解析该系列产品的核心竞争力。

产品定位与核心特性:

HA1040 系列属于风华高科 HA 功率电感家族，专为高功率密度电路设计，其核心优势体现在三大技术突破：

• 超大电流承载能力：采用合金粉磁芯材料与低阻漆包线工艺，饱和电流（Isat）最高可达 54A（如型号 HA1040-R22MTH00），温升电流（Irms）达 29.5A，远超同尺寸传统电感，可满足大电流 DC/DC 转换器的能量存储需求。

• 磁屏蔽结构设计：封闭式磁路设计有效抑制漏磁，降低电磁干扰（EMI），适用于对电磁兼容性要求严格的通信设备与精密仪器，避免对周边元件造成干扰。

• 低直流电阻（DCR）：通过优化线圈绕制工艺与电极片材质（镀锡铜片），DCR 最低仅 2mΩ（HA1040-R22MTH00），显著减少电流流过时的热损耗，提升电源转换效率，降低系统温升。

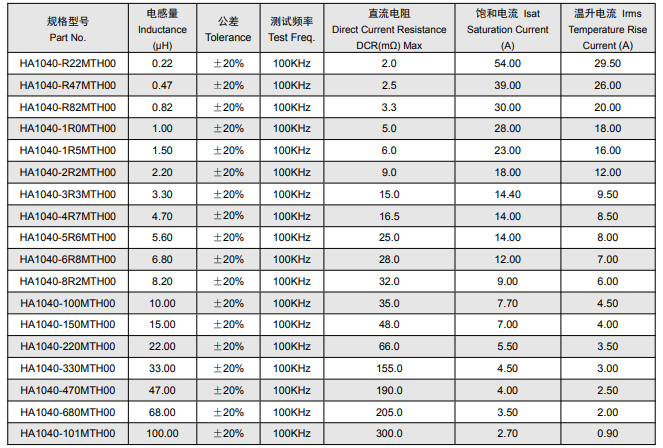

技术参数解析:

• 电感量范围：覆盖 0.22μH 至 100μH（如 HA1040-101MTH00），公差控制在 ±20%，采用 “R + 数字” 命名规则（如 R22 代表 0.22μH，101 代表 100μH），适配不同拓扑结构的电源电路。

• 电流特性：饱和电流与温升电流随电感量增加呈梯度下降，例如 0.22μH 型号（HA1040-R22MTH00）饱和电流 54A，而 100μH 型号（HA1040-101MTH00）饱和电流降至 2.7A，符合 “电感量越大，电流承载能力越低” 的物理规律。

• 频率特性：统一采用 100KHz 测试频率，确保参数在主流开关电源工作频段的准确性，适配 PWM 控制模式的电源设计。

应用场景:

• 便携式电子设备：在笔记本电脑、平板电脑的电源管理模块中，用于 DDR 内存供电、CPU 核心电压转换，大电流特性满足高速芯片的瞬态电流需求，磁屏蔽设计避免对射频电路的干扰。

• 新能源设备：光伏逆变器、储能电池管理系统（BMS）的 DC/DC 转换环节，低 DCR 特性减少能量损耗，-40℃至 125℃的宽温工作范围适应户外复杂环境。

• 工业自动化：伺服电机驱动器、PLC 电源模块，通过抗振动测试与耐高温测试，确保在工业恶劣环境下的长期稳定运行。

• 汽车电子：车载充电器（OBC）、ADAS 系统电源，抗温度冲击（-40℃至 125℃循环 32 次）能力适配汽车引擎舱高温环境。

风华HA1040系列功率电感通过材料创新、结构优化与工艺升级，在11.5×10.5×4.2mm的尺寸内实现了大电流、低损耗与高可靠性的完美平衡。从工业控制到新能源领域，该系列产品以可靠性能为高功率电路提供核心支撑，成为电源管理方案中的优选元件。随着高功率密度技术的发展，HA1040系列将持续以技术优势，推动电源系统向高效化、高可靠性方向演进。

南山电子（NSCN）是风华全系列被动元器件授权代理商（战略A级经销商），欢迎咨询选购风华HA1040系列贴片功率电感。如需更多产品信息与选型指南，请致电客服电话400 888 5058或者联系网站在线客服。
