上海贝岭新品RS-485接口芯片BL3085(I4B)，具有±30kV IEC ESD保护
一、引言
在工业、智能电表等应用中，RS-485常常在电磁兼容性（EMC）极为严峻的环境中进行数据通信。复杂电磁环境中的静电放电和其它电磁干扰会造成较大的瞬态冲击，不仅可能造成通信信号失真或数据传输异常，更严重的可能还会损坏RS-485接口芯片，最终导致整个通信系统的失效。在这些恶劣的应用环境中，尽管TVS和TSS作为典型的电路保护器件，能够为RS-485芯片提供必要的瞬态冲击保护，但要想保证RS-485通信系统的可靠性，更需要RS-485芯片自身具有较强的抗EOS冲击能力。
二、产品概述
针对上述应用，上海贝岭推出了具有超强ESD保护能力的RS-485接口芯片BL3085(I4B)，该芯片总线端口ESD保护能力高达±30kV（IEC 61000-4-2，接触放电），能够更好地承受工厂生产和现场应用中产生的EOS冲击。
BL3085(I4B)采用限摆率设计，能够减小EMI以及由于终端匹配不当引起的反射，支持高达500kbps的通信速率。芯片接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线上，实现半双工通信。
BL3085(I4B)具有多种保护功能，包括失效保护、过温保护等，这些功能共同构成了一个全面的保护体系，确保了芯片在各种异常情况下都能正常工作或安全关断。
.jpg)
三、核心优势
IEC 61000-4-2是国际电工委员会（IEC）制定的一个电磁兼容性（EMC）测试标准，主要用于评估电子设备在遭受静电放电（ESD）时的抗扰度性能。其中，接触放电（Contact Discharge）是一种重要的测试方法，通过模拟人体或物体直接接触设备表面时产生的静电放电现象，来评估设备的抗静电干扰能力。

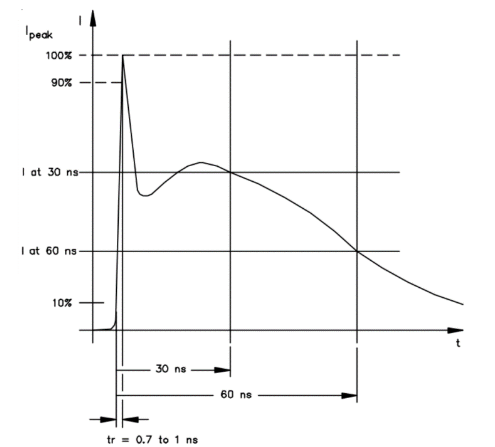

IEC 61000-4-2 标准规定的理想电流波形：
RS-485芯片AB端口的ESD水平直接影响芯片的抗EOS冲击能力，目前市场上主流竞品AB端口ESD（接触放电）能力大多低于±15kV。

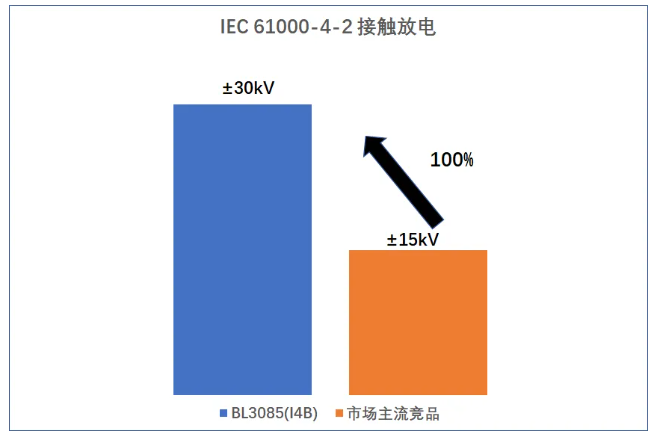

ESD（接触放电）能力对比：
四、应用方案
近年来，开关电源在智能电表中的使用越来越广泛，为了更好地通过EMC实验，工程师在多个回路之间都加了Y电容，导致系统隔离度降低，RS-485总线端口受到较大EOS冲击。同时，智能电表通信速率提速到115200bps后，由于原TVS结电容较大，迫使厂家使用结电容较小的TSS。数据表明TSS管的瞬态抑制能力要明显弱于原有TVS管，这就造成了保护器件未动作，而RS-485接口芯片实际已经受到了冲击。
以上问题在表计实际生产交付过程中给厂家带来较大困扰。BL3085(I4B)所具备的出色的抗EOS冲击能力可以帮助生产企业更好的应对这些复杂问题，从理论设计上提高系统RS-485通信的可靠性。
MCU和RS-485采用隔离供电，通过光耦或者数字隔离器实现主回路和RS-485之间的隔离。RS-485产品外围采用TVS/TSS和热敏进行防护。

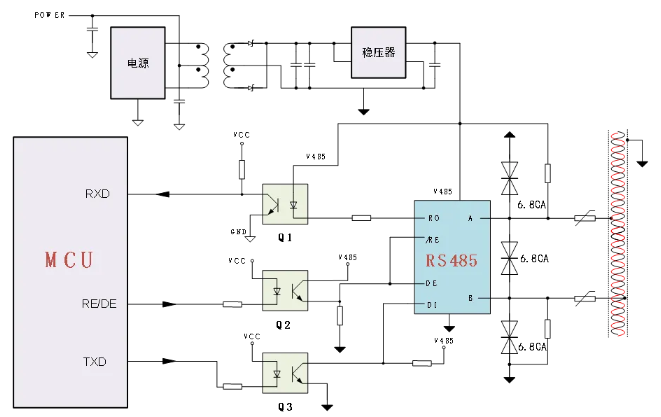

RS-485接口芯片的应用图：
五、订货信息
- 型号：BL3085(I4B)
- 封装：SOP8
- 最小包装：4000Pcs
- 工作温度范围：-40到+85℃
本文由上海贝岭授权经销商南山电子转载自上海贝岭官方公众号，转载时内容略有修改。原文链接：https://mp.weixin.qq.com/s/HQ29bZdppqGb17DgWU_Swg。欢迎咨询选购上海贝岭RS-485接口芯片BL3085(I4B)，如需产品详细的规格书或最新报价，请咨询南山电子官网在线客服。
