国巨高压电容CC0805JKNPO、CC0805JRNPOCC、0805KKX7R、CC0805KPX7R、CC0805KRNPO、CC0805KRX7R和CC0805MFX5R系列介绍

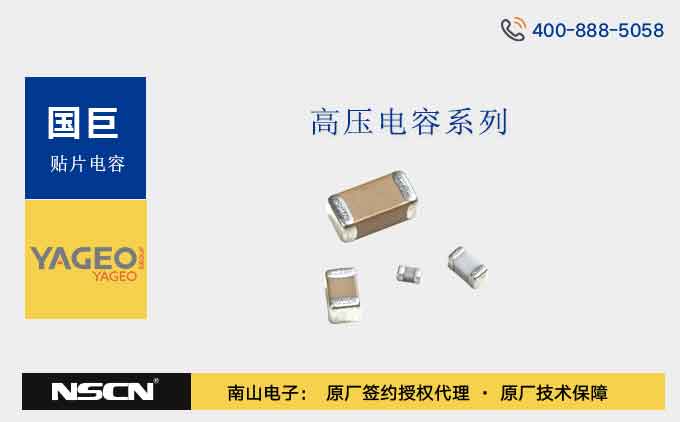

国巨(YAGEO)作为全球被动元件的领导厂商,其生产的高压电容在电子行业中广泛应用。今天,南山电子介绍一下国巨高压电容CC0805JKNPO、CC0805JRNPOCC、0805KKX7R、CC0805KPX7R、CC0805KRNPO、CC0805KRX7R和CC0805MFX5R系列。
这些系列的电容均为国巨生产的贴片多层陶瓷电容(MLCC),采用0805封装(尺寸为2.0mm×1.25mm),具有体积小、安装方便的特点。它们广泛应用于电源管理、滤波、去耦、旁路等电路中。
系列及参数
|系列|介电材料|容量范围|容差|额定电压|温度范围|特性|
|---------------|----------|----------------|------|----------|------------|---------------|
|CC0805JKNPO|NPO|2700pF|±5%|1000V|-55℃~125℃|高稳定性|
|CC0805JRNPO|NPO|20pF|±5%|500V|-55℃~125℃|高稳定性|
|CC0805KKX7R|X7R|1nF~10nF|±10%|500V|-55℃~125℃|高可靠性|
|CC0805KPX7R|X7R|-|-|-|-|-|
|CC0805KRNPO|NPO|-|-|-|-|-|
|CC0805KRX7R|X7R|1nF|±10%|500V|-55℃~125℃|高可靠性|
|CC0805MFX5R|X5R|-|-|-|-|-|
特性
-高稳定性:NPO介电材料的电容(如CC0805JKNPO和CC0805JRNPO)具有高稳定性,容量随温度变化小,适用于对稳定性要求较高的电路。
-高可靠性:X7R介电材料的电容(如CC0805KKX7R和CC0805KRX7R)容量范围广,适用于多种应用场景,且可靠性高。
-高压耐受性:这些电容的额定电压范围较广,最高可达3000V,能够满足高压电路的需求。
应用场景
这些电容广泛应用于以下领域:
-电源管理:如开关电源、DC-DC转换器、逆变器等。
-通信设备:如无线基站、路由器、数据机等。
-消费电子:如笔记本电脑、平板电脑、智能电表等。
-工业控制:如可编程逻辑控制器、变频器等。
国巨高压电容型号推荐 | |||
---|---|---|---|
CC0805JKNPOBBN681 | CC0805KRX7RYBB102 | CC0805KRNPO0BN151 | CC0805JKNPOYBN122 |
CC0805KKX7RYBB333 | CC0805JKNPOYBN272 | CC0805JKNPOYBN392 | CC0805JRNPOCBN270 |
CC0805KRX7RZBB221 | CC0805KRNPO9BN100 | CC0805JRNPOCBN180 | CC0805JRNPOCBN220 |
CC0805KRX7RYBB272 | CC0805JRNPOBBN271 | CC0805JRNPOBBN221 | CC0805JRNPOBBN560 |
CC0805KKX7RYBB273 | CC0805KRX7RZBB681 | CC0805KKX7RYBB104 | CC0805JKNPOYBN152 |
CC0805JRNPOZBN331 | CC0805KRX7RCBB681 | CC0805JRNPOBBN240 | CC0805JRNPOBBN470 |
CC0805JKNPOBBN821 | CC0805JRNPOBBN820 | CC0805KRX7RBBB682 | CC0805KRX7RCBB151 |
CC0805KKX7RYBB153 | CC0805JRNPOBBN330 |
优势-小型化与高性能:采用先进的薄层化技术,实现了小型化与大容量的结合。-绿色环保:符合RoHS标准,无铅无镉。RoHS(RestrictionofHazardousSubstances)指令是欧盟的一项环保法规,旨在限制电子电气产品中某些有害物质的使用。国巨电容产品严格遵守RoHS指令,确保产品中不含有铅、汞、镉、六价铬、多溴联苯(PBB)和多溴二苯醚(PBDE)等有害物质。-高可靠性:具有高机械强度和低容量漂移,适合复杂环境。
国巨的高压电容凭借其优异的性能和广泛的应用范围,成为电子电路设计中的重要元件。
